I-1B浓浆泵

   浓浆泵系单杆浓浆螺杆泵(又名螺杆泵),是我国自行设计的一种新型、先进的泵,它显著的特点是结构简单、工作平稳、操作方便,并可以随地使用。适应高粘度介质的特殊输送,尤其在化工厂、酿造厂、食品厂、造纸厂、罐头厂、药厂、酒厂等单位使用广泛,基于此,浓浆泵得到全国各工矿企业、各科研单位普遍征用,效果良好。   I-1B螺杆浓浆泵是一种单螺杆式输送泵,它的主要工作部件是偏心螺旋体的螺杆(称转子)和内表面呈双线螺旋面的螺杆衬套(称定子)。浓浆泵中凡接触物料的金属零件均选用优质不锈钢制作,衬筒采用无毒无味的信用橡胶,工作温度可达100℃可用于输送食品浆料和粘度1-1000000厘泊含有固体颗粒或胶圬的溶液浆,悬浮液的腐蚀介质。
  工作原理
  当电动机带动泵轴转动时,螺杆一方面绕本身的轴线旋转, 另一方面它又沿衬套内表面滚动,于是形成泵的密封腔室。螺杆每转一周,密封腔中的液体向前推进一个螺距。随着螺杆的连续传动,液体以螺旋方式从一个密封腔向另一个密封腔,最后挤出泵体。
   结 构

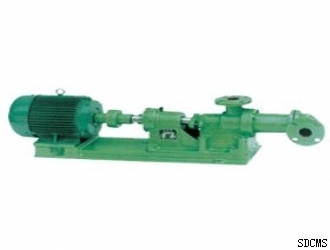

  由电动机、联轴器、泵和底阀四个部分组成(见附图) 配用的动力采用Y系列三相异步电动机(六级),联轴器采用水泵用爪型弹性联轴器。螺杆浓浆泵由泵壳、空心轴、万向铰接头、绕轴、螺杆、衬套、轴封装置和出料口等组成,螺杆的断面为圆形、衬套断面为椭圆形,其内表面为双螺旋面。

I-1B系列浓浆泵性能参数表:



流量
m3/h

流量
( T/
)

扬程
m

吸程
m

进出口径

转速
r/min

配用电机
K/w

工作压力
kg/cm2

I-1B1

1.8

1.1

30

2

25

960

2.2

3

I-1B1

2.39

1.5

50

2

25

960

1.1

5

I-1B1.5

4.8

3

80

2

40

960

3

8

I-1B1.5

5.2

3.2

80

3

40

960

2.2

8

I-1B2

8.85

5.6

80

3

50

960

3

8

I-1B2.5

10.6

6.5

60

3

65

960

3

6

I-1B3

15

10

60

3

75

960

7.5

6

I-1B3

18.1

12

60

3

75

960

5.5

6

I-1B4

24

16

60

3

100

960

7.5

6

I-1B5

36

25

60

3

125

960

11

6

I-1B5

27

19

60

3

125

960

11

6

I-1B6

38

30

60

3

150

960

15

6




质量保证:
  1、拥有雄厚的技术力量和完备的检测设备,每台产品均按国家相关标准规定进行出厂检验,并建立产品档案,以确保产品质量的可靠性;
  2、可根据用户需要给予技术服务,协助用户安装调试、培训维修工;
  3、可根据用户要求设计生产特殊规格(流量、扬程)或其它材质的泵;
  4、长期负责供应配件,可根据用户要求代办托运。
