导读：SG普通型管道泵是为增压输送，解决管道压力过低而研制的新颖泵，比目前应用卧式离心泵具有很大的优越性。由于采用先进机械密封，电机主轴直接安装叶轮，故有效率…

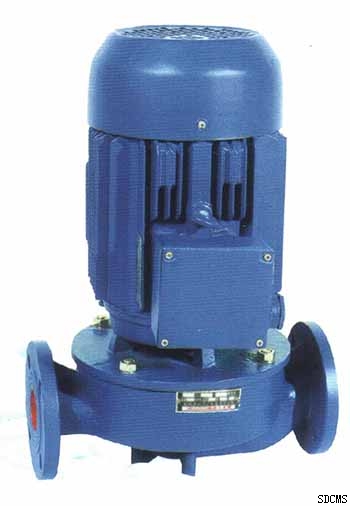

SG普通型管道泵是为增压输送，解决管道压力过低而研制的新颖泵，比目前应用卧式离心泵具有很大的优越性。由于采用先进机械密封，电机主轴直接安装叶轮，故有效率高，耗电省，结构紧凑，体积小，重量轻，装修方便等特点，配上控制柜就是全自动一台水泵,并可根据扬程与流量需要并串联使用。
使用范围
SG系列型管道泵主要适用于高层建筑，园林喷灌，管道增压，冷热水循环，易燃易爆液体与腐蚀性液体输送及各种锅炉，供水、暖通、化工、石油管道设备配套。
（1） SG普通型管道泵适用于高层建筑增压送水，园林喷灌、冷却塔上水、远距离输水、制冷冲洗、浴室等冷暖
流水循环加压。使用温度80℃以下。
（2） SGR热水型适用于暖房、锅炉等行业的高温热水增压循环。使用温度140℃以下。
（3） SGP耐腐管道泵型是输送腐蚀介质的不锈钢管道泵，适用于食品、制药、酿造、化工等行业的工艺流程中使
用。使用温度100℃以下。
（4） SGB防爆型管道泵适用于石油、化学液体无腐蚀性易燃易爆液体输送。使用温度80℃以下。
（5） SGPB防腐防爆型管道泵适用于化工、化学液体等带腐蚀性易燃易爆液体输送。使用温度140℃以下。
管道泵结构说明：
| 1 |
电机 |
6 |
叶轮螺母 |
| 2 |
泵体 |
|
|
| 3 |
叶 轮 |
|
|
| 4 |
机械密封 |
|
|
| 5 |
垫圈 |
|
|
【SG管道泵】性能参数
|
型 号 |
口径
mm |
流量
(m3/ h) |
扬程
mm |
效率
% |
电机功率
Kw |
电压
v |
转速
(r/min) |
|
15SG0.6-5 |
15 |
0.6 |
5 |
60 |
0.04 |
220 |
2800 |
|
15SG1.8-10 |
15 |
1.8 |
10 |
60 |
0.12 |
220 |
2800 |
|
20SG2-8 |
20 |
2 |
8 |
60 |
0.12 |
220 |
2800 |
|
20SG3-14 |
20 |
3 |
14 |
60 |
0.25 |
220 |
2800 |
|
20SG3-30 |
20 |
3 |
30 |
60 |
0.75 |
220 |
2800 |
|
25SG2.5-15 |
25 |
2.5 |
15 |
60 |
0.25 |
220 |
2800 |
|
25SG4-20 |
25 |
4 |
20 |
60 |
0.75 |
220 |
2800 |
|
25SG3-30 |
25 |
3 |
30 |
60 |
0.75 |
220 |
2800 |
|
32SG5-20 |
32 |
5 |
20 |
60 |
0.75 |
220 |
2800 |
|
40SG5-8 |
40 |
5 |
8 |
60 |
0.75 |
220 |
2800 |
|
40SG6-20 |
40 |
6 |
20 |
60 |
0.75 |
220 |
2800 |
|
50SG10-7.5 |
50 |
10 |
7.5 |
55 |
0.75 |
220 |
2800 |
|
50SG10-15 |
50 |
10 |
15 |
60 |
0.75 |
220 |
2800 |
|
25SG4-20 |
25 |
4 |
20 |
60 |
0.75 |
380 |
2800 |
|
25SG3-30 |
25 |
3 |
30 |
60 |
0.75 |
380 |
2800 |
|
25SG6.5-30 |
25 |
6.5 |
30 |
60 |
1.5 |
380 |
2800 |
|
25SG10-50 |
25 |
10 |
50 |
60 |
4 |
380 |
2800 |
|
32SG5-20 |
32 |
5 |
20 |
60 |
0.75 |
380 |
2800 |
|
32SG8-30 |
32 |
8 |
30 |
65 |
1.5 |
380 |
2800 |
|
32SG15-40 |
32 |
15 |
40 |
60 |
4 |
380 |
2800 |
|
32SG12-50 |
32 |
12 |
50 |
60 |
4 |
380 |
2800 |
|
32SG14-80 |
32 |
14 |
80 |
60 |
0.75 |
380 |
2800 |
|
40SG6-20 |
40 |
6 |
20 |
60 |
0.75 |
380 |
2800 |
|
40SG9-30 |
40 |
9 |
30 |
65 |
1.5 |
380 |
2800 |
|
40SG18-40 |
40 |
18 |
40 |
60 |
4 |
380 |
2800 |
|
40SG15-50 |
40 |
15 |
50 |
70 |
4 |
380 |
2800 |
|
40SG18-65 |
40 |
18 |
65 |
65 |
7.5 |
380 |
2800 |
|
40SG15-80 |
40 |
15 |
80 |
65 |
7.5 |
380 |
2800 |
|
50SG10-7.5 |
50 |
10 |
7.5 |
55 |
0.75 |
380 |
2800 |
|
50SG10-15 |
50 |
10 |
15 |
60 |
0.75 |
380 |
2800 |
|
50SG12-25 |
50 |
12 |
25 |
65 |
1.5 |
380 |
2800 |
|
50SG15-30 |
50 |
15 |
30 |
65 |
2.2 |
380 |
2800 |
|
50SG18-40 |
50 |
18 |
40 |
65 |
4 |
380 |
2800 |
|
50SG16-50 |
50 |
16 |
50 |
65 |
4 |
380 |
2800 |
|
50SG20-65 |
50 |
20 |
65 |
65 |
7.5 |
380 |
2800 |
|
50SG25-80 |
50 |
25 |
80 |
65 |
15 |
380 |
2800 | |
SG普通型管道泵订购需知：
一、如您需要订购SG普通型管道泵;
需确定：
1、 SG普通型管道泵流量、扬程、自吸高度
2、 SG普通型管道泵配套功率、工作电压
3、 SG普通型管道泵进出口径
4、 SG普通型管道泵;过流介质 以便我们技术人员为您准确选择。
二、若已由设计单位已选好QW潜水排污泵;产品型号，则直接根据所选型号与浙江永嘉海一泵阀有限公司联系。
三、若在SG普通型管道泵选型过程中存在疑问，欢迎联系我们的在线客服，为您提供满意的服务
